Kamera termowizyjna - czym jest i jak działa
Kamera termowizyjna (kamera na podczerwień) to urządzenie umożliwiające obserwowanie i rejestrowanie rozkładu temperatur na powierzchni obiektów. Jej działanie opiera się o zjawisko promieniowania cieplnego w paśmie podczerwieni (IR), niewidocznym dla ludzkiego oka.
Każde ciało o temperaturze wyższej od zera bezwzględnego (–273,15°C) emituje promieniowanie podczerwone. Kamera termowizyjna rejestruje tę emisję i przetwarza sygnał tak, aby można go było zobaczyć w postaci obrazu zróżnicowanego kolorystycznie.

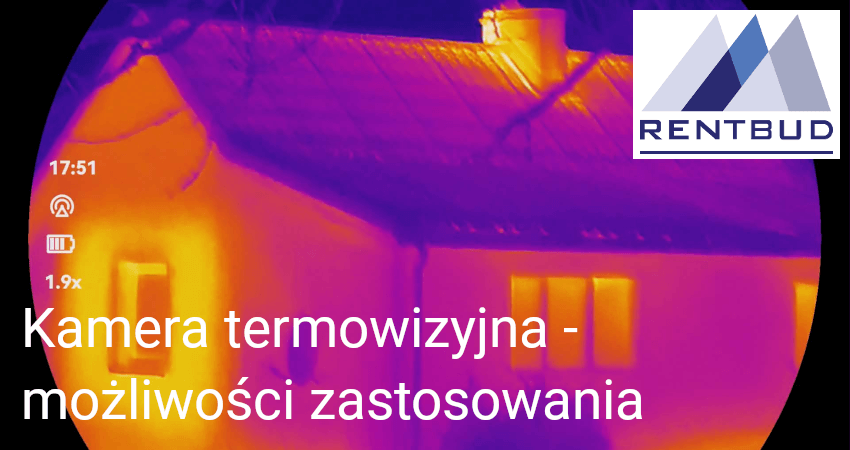

W praktyce oznacza to, że na ekranie kamery termowizyjnej widzimy tzw. mapę termiczną. Cieplejsze obszary oznaczane są z reguły kolorami od żółtego po czerwony (lub biały). Obszary chłodniejsze widoczne są na fioletowo i niebiesko. Dzięki temu łatwo odróżnić można elementy o wysokiej temperaturze od tych o niższej.
Sposób działania
Emisyjność
Każdy materiał posiada zdolność do oddawania ciepła w postaci promieniowania IR. Stopień emisyjności opisuje, jak intensywnie dany obiekt emituje ciepło w porównaniu do idealnego ciała doskonale czarnego.
Czujnik IR
Kamera termowizyjna wyposażona jest w matrycę detektorów reagujących na promieniowanie podczerwone.
Przetwarzanie sygnału
Urządzenie przelicza otrzymany sygnał na wartości temperatury i prezentuje go w formie obrazu (tzw. termogramu).
Możliwości zastosowania kamer termowizyjnych
Pierwotnie kamery termowizyjne stosowane były przede wszystkim w wojsku oraz przez służby specjalne. Obecnie z uwagi na większą przystępność cenową, znajdują zastosowanie w wielu różnych branżach.
Diagnostyka w budownictwie i zarządzaniu nieruchomościami
Wykrywanie mostków termicznych i utraty ciepła
Jednym z częstszych problemów w budynkach mieszkalnych i przemysłowych jest nieszczelność przegród zewnętrznych – ścian, stropów, okien czy drzwi. Niewidoczne gołym okiem ubytki izolacji lub drobne szczeliny mogą powodować znaczne straty ciepła zimą oraz przegrzewanie wnętrza latem. Kamera termowizyjna natychmiast uwidacznia te punkty w postaci zimnych (lub wyjątkowo gorących) plam na termogramie.
Diagnostyka stanu izolacji
Nieprawidłowo ułożona izolacja w ścianach lub dachach bywa przyczyną podwyższonych kosztów ogrzewania i klimatyzacji. Dzięki termogramowi można dokładnie lokalizować miejsca, gdzie doszło do zawilgocenia, uszkodzenia czy nieprawidłowego przylegania warstw ocieplenia.
Wykrywanie zawilgoceń i przecieków
Wycieki wody, nawet te niewielkie, stanowią ogromne zagrożenie dla budynku – zwłaszcza gdy nie zostaną w porę wykryte. Kamera termowizyjna ukazuje chłodniejsze obszary, w których może gromadzić się woda (np. w ścianach czy pod posadzkami). W odróżnieniu od konwencjonalnych metod (np. użycia wilgotnościomierzy), termowizja pozwala przeprowadzać badanie szybciej i bezinwazyjnie.
Audyty energetyczne i kontrole HVAC
Systemy grzewczo-wentylacyjno-klimatyzacyjne (HVAC) wymagają utrzymania odpowiednich parametrów pracy, by zapewnić komfortowe warunki w pomieszczeniach. Kamera termowizyjna pomaga szybko ocenić rozkład temperatury, wskazać nieszczelne kanały wentylacyjne czy elementy instalacji grzewczej o niewłaściwej temperaturze.
Utrzymanie ruchu w przemyśle (maszyny i instalacje)
Monitoring układów mechanicznych
W urządzeniach, w których występują ruchome elementy (łożyska, wały, pasy transmisyjne itp.), tarcie i wibracje mogą prowadzić do nadmiernego nagrzewania konkretnych podzespołów.
Wczesne wykrycie przegrzewających się elementów umożliwia zaplanowanie napraw przed wystąpieniem poważnych awarii. Dzięki obrazowi termowizyjnemu natychmiast wiadomo, które komponenty wykazują zbyt wysoką temperaturę i wymagają wymiany bądź smarowania.
Kontrola rurociągów i instalacji hydraulicznych
Rurociągi przemysłowe, zarówno cieplne, jak i transportujące ciecze bądź gazy, bywają niebezpieczne w przypadku wycieków. Naprawa lub wymiana tych systemów potrafi być bardzo kosztowna, dlatego kluczowe jest możliwie szybkie zlokalizowanie ewentualnych nieszczelności.
Kamery termowizyjne pozwalają przeprowadzać kontrolę z bezpiecznej odległości i przy działającym systemie, a wszelkie nieprawidłowości (np. obszary o anormalnej temperaturze) widać niemal natychmiast.
Wykrywanie usterek w instalacjach wysokiego napięcia
W zakładach przemysłowych i stacjach transformatorowych, gdzie występują linie i urządzenia wysokiego napięcia, kamera termowizyjna jest nieocenionym narzędziem. Zwykle problemy z połączeniami czy izolacją objawiają się wzrostem temperatury, co można z łatwością dostrzec na termogramie. Co ważne, badania można przeprowadzać bez konieczności wyłączania systemów i przerywania pracy.
Diagnostyka instalacji elektrycznych
Wykrywanie przegrzewających się połączeń
W praktyce elektrycznej często dochodzi do poluzowania styków, korozji czy utlenienia elementów złączy. Wzrost oporu skutkuje wytwarzaniem ciepła, a tym samym ryzykiem zwarć i awarii. Kamera termowizyjna pozwala natychmiast zlokalizować przegrzane elementy – na obrazie będą one jaśniejsze (zwykle czerwona lub biała barwa) w odniesieniu do otoczenia.
Analiza obciążenia faz w systemach trójfazowych
W instalacjach trójfazowych każda z faz powinna być obciążona w miarę równomiernie. Jeśli jedna faza jest znacznie bardziej obciążona, przewód lub złącze na tej fazie zwykle się przegrzewa. Termowizja umożliwia szybką ocenę, czy każda z faz pracuje z podobnym obciążeniem. Dzięki temu można zapobiegać awariom i optymalizować pracę urządzeń.
Przeglądy rozdzielnic i szaf sterowniczych
Dzięki kamerze termowizyjnej da się ocenić stan całego panelu bez konieczności dotykania przewodów czy elementów pod napięciem. Wystarczy uchylne okienko podczerwieni (IR window) lub (jeśli to możliwe) otwarcie szafy rozdzielczej, by uzyskać przegląd temperatur w czasie rzeczywistym.
Służby ratownicze i bezpieczeństwo
Straż pożarna
Strażacy wykorzystują kamery termowizyjne, aby „widzieć” przez dym podczas pożaru i namierzać osoby uwięzione w pomieszczeniach. Dodatkową korzyścią jest możliwość oceny temperatury przegród budynku i wskazania miejsc, w których ogień rozprzestrzenia się najbardziej intensywnie.
Policja i działania poszukiwawcze
Funkcjonariusze policji stosują kamery termowizyjne do poszukiwań zaginionych osób w trudnym terenie (np. w lasach, w nocy) i do tropienia podejrzanych, którzy próbują ukryć się w gęstej roślinności lub w ciemnościach. Kamera IR zainstalowana w śmigłowcu może również wykryć nietypowe skupiska ciepła w budynkach.
Ochrona perymetryczna
W monitoringu terenów wokół obiektów przemysłowych lub strategicznych (jak elektrownie czy lotniska) kamery termowizyjne pozwalają wykryć osoby przekraczające ogrodzenie nawet w nocy, przy braku światła czy w niesprzyjających warunkach pogodowych (mgła, zadymienie).
Weterynaria i branża rolna
Diagnostyka stanu zdrowia zwierząt
Zwierzęta, podobnie jak ludzie, w stanach zapalnych, urazach czy innych problemach zdrowotnych mogą mieć miejscowo podwyższoną temperaturę ciała. Kamera termowizyjna pomaga szybko lokalizować stany zapalne u koni czy krów, zanim staną się one widoczne gołym okiem.
Wspomaganie hodowli
Rolnicy używają termowizji do obserwowania zwierząt na pastwiskach (np. w nocy), oceny stanu dróg oddechowych stada w oborach (przepływ powietrza, przeciągi) albo kontroli warunków termicznych w kurnikach i cieplarniach.
Wykrywanie nieszczelności gazowych
Część kamer termowizyjnych, zwłaszcza tych przeznaczonych do profesjonalnych zastosowań przemysłowych, wyposażona jest w specjalne detektory umożliwiające identyfikację wycieków gazów. W sytuacjach, w których różnica temperatur związana z ulatniającym się gazem jest wyraźna, możliwe jest dostrzeżenie charakterystycznego „obłoku” na obrazie termowizyjnym. Pozwala to szybko zlokalizować problem, ograniczając ryzyko wybuchu lub zatrucia pracowników.
Kontrola jakości i procesy produkcyjne W wielu gałęziach przemysłu kamera termowizyjna pomaga utrzymywać odpowiednią jakość wytwarzanych produktów. Może to być np. kontrola jakości spawów, weryfikacja poprawności wypieku w piekarniach przemysłowych, wykrywanie wad odlewów czy ocena stanu powłok lakierniczych w zbiornikach i konstrukcjach wielokrotnie malowanych.
Jak korzystać z kamery termowizyjnej – praktyczne wskazówki
Dobór odpowiedniego modelu
Na rynku dostępnych jest wiele modeli kamer termowizyjnych, różniących się rozdzielczością detektora, zakresem temperatur, czułością oraz funkcjami dodatkowymi (np. łącze Wi-Fi, rejestracja wideo, wymienne obiektywy). Przed zakupem warto określić konkretne potrzeby – inne urządzenie sprawdzi się w budownictwie, a inne w serwisie maszyn przemysłowych.
Prawidłowa kalibracja i ustawienia
Aby pomiary były miarodajne, należy zadbać o właściwe ustawienie parametrów kamery, takich jak emisyjność badanej powierzchni i temperatura odbicia tła (tzw. temperatura odbita). Błędne wartości mogą prowadzić do wyświetlania zawyżonych lub zaniżonych temperatur.
Odpowiedni moment i warunki pomiaru
W zastosowaniach budowlanych istotne może być np. przeprowadzenie pomiaru w określonej porze dnia, przy odpowiedniej różnicy temperatur pomiędzy wnętrzem a otoczeniem. Jeśli różnica jest zbyt mała, drobne mostki termiczne mogą się nie ujawnić na termogramie.
Bezpieczeństwo
Przy inspekcjach instalacji elektrycznych czy mechanicznych należy stosować się do zasad BHP. Kamera termowizyjna wprawdzie pozwala na zachowanie bezpiecznej odległości od niebezpiecznych elementów, ale zawsze należy pamiętać o właściwym przeszkoleniu i środkach ochrony osobistej.
Korzyści płynące z wykorzystania kamer termowizyjnych
Szybka identyfikacja usterek
Zamiast pracochłonnego sprawdzania każdego elementu instalacji czy konstrukcji, można w ciągu kilku sekund zlokalizować newralgiczne punkty na obrazie termicznym.
Bezpieczeństwo i wygoda
Diagnostyka bez konieczności dotykania czy demontażu badanych elementów, często przy czynnych i obciążonych systemach.
Oszczędność czasu i kosztów
Wykrycie usterek na wczesnym etapie pozwala uniknąć przestojów w pracy zakładów i kosztownych napraw. Często drobna nieszczelność czy przegrzane złącze może spowodować poważną awarię, jeśli nie zostanie w porę naprawione.
Brak inwazyjności
Dzięki technologii zdalnego pomiaru w podczerwieni nie ma potrzeby ingerowania w strukturę obiektu, wiercenia otworów czy demontażu części maszyn.
Wielozadaniowość
Kamera termowizyjna to narzędzie uniwersalne – można za jej pomocą diagnozować budynki, instalacje elektryczne, linie produkcyjne, a nawet pomagać przy ratownictwie czy ochronie zwierząt.
Kamery termowizyjne to niezwykle wszechstronne urządzenia, które otwierają szerokie możliwości diagnostyczne w wielu dziedzinach. Ich działanie opiera się na rejestrowaniu promieniowania podczerwonego emitowanego przez ciała o danej temperaturze i przetwarzaniu go na czytelne obrazy termiczne.
Technologia ta jest kluczowa nie tylko w dużych zakładach przemysłowych, ale również w codziennych zastosowaniach: od szybkiego wykrywania usterek w instalacjach domowych, przez kontrolę jakości w procesach produkcyjnych, aż po zaawansowane działania służb mundurowych i ratowniczych. Dzięki ciągłemu rozwojowi i spadkowi cen sprzętu coraz więcej firm i specjalistów decyduje się na regularne użytkowanie kamer termowizyjnych.
Efektem jest wyższa efektywność pracy, redukcja kosztów i znacznie większe bezpieczeństwo – zarówno ludzi, jak i infrastruktury. Niezależnie więc, czy mówimy o niewielkim remoncie w domu, czy o ogromnym przedsiębiorstwie produkcyjnym, zastosowanie kamery termowizyjnej może przynieść wymierne korzyści i zapobiec poważnym awariom.
Warto więc rozważyć zakup lub wypożyczenie takiego urządzenia, a także przeprowadzenie odpowiednich szkoleń dla pracowników lub samodzielną naukę obsługi. Współczesne kamery termowizyjne cechują się coraz większą czułością i przyjaznym interfejsem, co sprawia, że ich obsługa nie wymaga specjalistycznej wiedzy fizycznej czy informatycznej – wystarczy chęć do nauki i przestrzeganie podstawowych reguł bezpieczeństwa.
Opracowanie powstało w oparciu o sprawdzone informacje dotyczące działania kamer termowizyjnych i ich wszechstronnych zastosowań. Wszystkie omówione przykłady i zasady mają charakter informacyjny. W przypadku planowanej diagnostyki specjalistycznej lub zaawansowanych analiz zaleca się konsultację z wykwalifikowanymi ekspertami w danej dziedzinie.
