Przepust instalacyjny czyli inaczej przejście dla rury, przewodu lub kanału wentylacyjnego. Otwarty tego typu najczęściej wiercone są techniką diamentową, po wcześniejszym sprawdzeniu konstrukcji i rozmieszczenia zbrojenia.
Projekt i uwzględnienie instalacji
W pierwszej kolejności określić należy liczbę, umiejscowienie oraz średnicę otworów, które mają zostać wykonane. Pod uwagę należy wziąć zewnętrzny wymiar rury, ewentualny kielich, tuleję oraz miejsce potrzebne na uszczelnienie.
W przypadku wykonywania otworów na potrzeby kanalizacji uwzględnić należy także właściwą rzedną i wymagany spadek.
Dokładne rozmieszczenie przepustów powinno zostać uzgodnione już na etapie projektowym. Otwory nie mogą kolidować z prętami zbrojeniowymi, belkami, żebrami ani strefami dużych obciążeń. Warto również pamiętać, iż zbyt mały odstęp między przejściami utrudnia ponadto prawidłowe ułożenie betonu i późniejsze wykonanie uszczelnienia.
Przed rozpoczęciem prac w istniejącym budynku konieczna jest ocena wpływu otworu na nośność konstrukcji. Wynika to m.in. z wymagań określonych w § 204 warunków technicznych. Jeżeli zakres prac obejmuje ingerencję w element konstrukcyjny, należy również ustalić wymagane formalności na podstawie aktualnego Prawa budowlanego.
Przygotowanie przepustu przed wylaniem betonu
W zaplanowanym miejscu montuje się tuleję lub systemowy element przepustowy. Element powinien zostać unieruchomiony w szalunku, zabezpieczony na końcach i dokładnie ustawiony. Nie może przesunąć się podczas układania oraz wibrowania mieszanki betonowej.
Poniżej poziomu gruntu zwykła rura osłonowa często jest niewystarczająca. Potrzebny jest system połączony z hydroizolacją, np. tuleja z kołnierzem, uszczelnienie mechaniczne lub element pęczniejący pod wpływem wody. Wybór konkretnego rozwiązania dostosowuje się do naporu wody, materiału z jakiego wykonane są rury i przewidywanych przemieszczeń.
Po zakończeniu wylewania betonu należy sprawdzić czy wokół tulei nie powstały puste przestrzenie. Końce przepustu powinny pozostać zabezpieczone do czasu montażu instalacji.
Wykonanie otworu w gotowym stropie lub fundamencie
Sprawdzenie dokumentacji i miejsca wiercenia
Przed wykonaniem wiercenia należy ustalić grubość przegrody, a także przebieg instalacji i układu konstrukcyjnego. Sprawdzenie miejsca, w którym planowane jest wykonanie najczęściej wykonuje się przy użyciu skanera, który dostępny jest na wynajem, w naszej ofercie.
Wyznaczenie osi i średnicy
Wymiar otworu powinien odpowiadać wybranemu systemowi tulei i uszczelnienia. Nie należy sugerować się wyłącznie nominalną średnicą przewodu.
Wybór techniki wiercenia

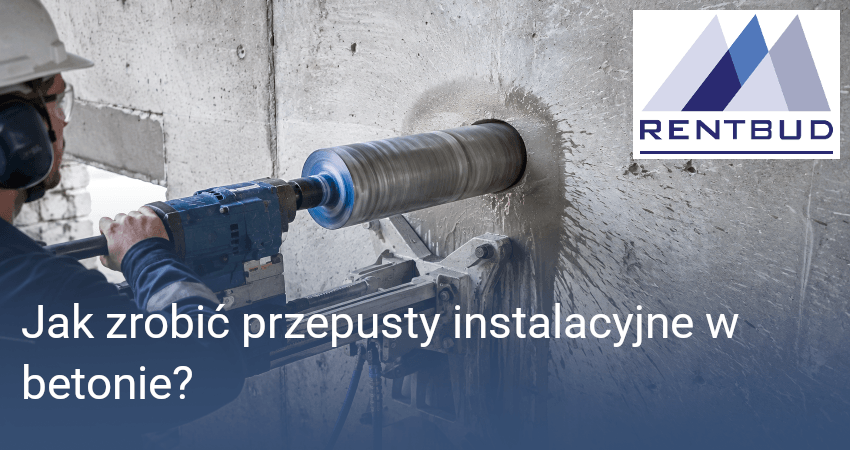

Do wykonywania otworów w betonie stosowane są specjalne wiertnice do betonu, wyposażone w wiertła diamentowe ze sprzęgłem bezpieczeństwa i stabilnym statywem. Warto wiedzieć, iż wiercenie na mokro w znacznym stopniu ogranicza pylenie, wymaga jednak sprawnego odprowadzania wody i szlamu.
Wykonanie odwiertu
Korona powinna być prowadzona bez udaru, równomiernie i bez nadmiernego docisku. W przypadku wykrycia kolizji ze zbrojeniem pracę należy przerwać. Przecięcie pręta wymaga wcześniejszej akceptacji konstruktora.
Oczyszczenie i zabezpieczenie otworu
Po wykonaniu wiercenia, z otworu usunąć należy pył i wszelkiego rodzaju, luźne fragmenty betonu. Następnie osadzić można tuleję, przeprowadzić instalację i wykonać uszczelnienie.
W przypadku ław i stóp fundamentowych, a także belek podporowych i stropów nie należy wykonywać przepustów jeżeli nie zostały one uwzględnione w projekcie.
Uszczelnienie przepustu instalacyjnego
W stropie między kondygnacjami znaczenie może mieć szczelność akustyczna, dymowa i ogniowa.
W przypadku fundamentów, najważniejsze są ciągłość hydroizolacji oraz zabezpieczenie przed wodą i gazem pochodzącym z gruntu. Podziemne przepusty przez zewnętrzne ściany budynku muszą zostać zabezpieczone przed przenikaniem gazu do wnętrza.
Szczelinę wokół instalacji wypełnia się najczęściej systemową zaprawą bezskurczową i elastycznym uszczelniaczem lub ewentualnie stosując pierścień mechaniczny. Materiał użyty do uszczelnienia powinien kompensować niewielkie ruchy rury.
Sama pianka montażowa lub zwykła zaprawa nie zapewniają trwałej ochrony przeciwwodnej.
W przegrodzie oddzielenia przeciwpożarowego przepust musi zachować jej klasę EI. Wymóg obejmuje także przejścia o średnicy powyżej 40 mm w określonych pomieszczeniach o odporności co najmniej EI 60 lub REI 60. Zasady te określa § 234 warunków technicznych. Zabezpieczenie powinno zostać wykonane przy użyciu sklasyfikowanego systemu, w układzie zgodnym z dokumentacją producenta.
Najczęstsze błędy
- wykonanie otworu bez konsultacji z projektantem i kierownikiem budowy
- dobór średnicy bez uwzględnienia tulei i uszczelnienia
- przecięcie zbrojenia lub wiercenie w żebrze stropowym
- zbyt mały odstęp między sąsiadującymi przepustami
- przerwanie ciągłości hydroizolacji
- uszczelnienie otworu wyłącznie pianką montażową
Warto wiedzieć
Czy przepust można wykonać samodzielnie?
Jest to możliwe wyłącznie jeżeli miejsce przejścia jest zgodne z projektem i nie występuje ryzyko naruszenia konstrukcji. Wykonanie otworów w żelbecie warto powierzyć firmie dysponującej profesjonalna wiertnicą diamentową i skanerem zbrojenia.
Czy można przeciąć pręt zbrojeniowy?
Przecięcie pręta jest dopuszczalne, ale wyłącznie na podstawie rozwiązania zaakceptowanego przez kierownika budowy. Zbrojenie może odpowiadać za nośność elementu.
Jak dobrać średnicę otworu?
Określając średnicę otworu uwzględnić należy zewnętrzny wymiar przewodu, tuleję, kielich oraz wymagany luz montażowy. Ostateczna średnica powinna wynikać z instrukcji zastosowanego systemu uszczelniającego.
Czym uszczelnić przepust w fundamencie?
Do wykonania uszczelniania najczęściej stosuje się tuleję połączoną z hydroizolacją oraz uszczelnienie mechaniczne, elastomerowe lub pęczniejące.
Potrzebne narzędzia i materiały
- miarka, poziomica lub laser oraz marker
- skaner zbrojenia, przewodów i rur
- wiertnica diamentowa ze statywem
- instalacja podawania wody
- odkurzacz przemysłowy
- okulary, rękawice, ochronniki słuchu i maska przeciwpyłowa
- szczotka i sprzęt do odpylenia otworu
- tuleja przepustowa, grunt i zaprawa bezskurczowa
- odpowiedni system uszczelniający
